Опис производа

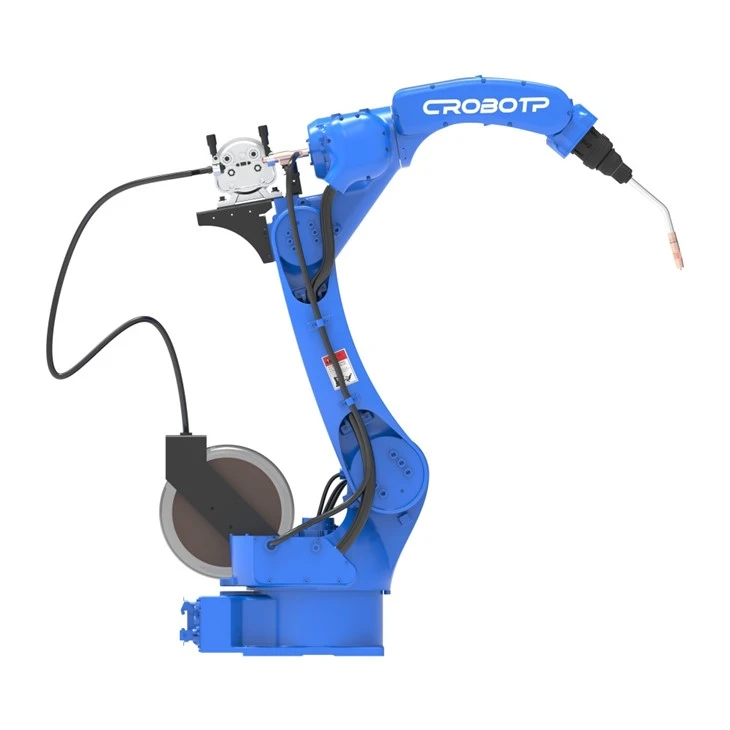

Робот за заваривање цеви: висока прецизност и флексибилност за различите примене.

Робот за заваривање цеви има распон руку од 1,4 метра и компактан дизајн који омогућава флексибилну инсталацију, било на тлу или наопако.
Нуди велики радни простор, велику брзину рада и високу тачност позиционирања, што га чини погодним за широк спектар примена заваривања.
Робот је опремљен независном сигурносном плочом за заустављање у нужди и користи сигурносно релејно коло да обезбеди функцију двоструког-кола за заустављање у нужди.
Тело робота има веома флексибилан специјални кабл.
Уграђени{0}}трофазни-филтер побољшава ЕМЦ и ЕМИ перформансе.
Робот има гасну цев са два{0}}кола да би задовољио захтеве заваривања.
Унутрашњи пречник средње рупе са 6 оса је 44 мм, што олакшава инсталацију.
Укључује 8-метарски уграђени високофлексибилни кабл за заваривање.

Техничке спецификације

Модел		ЦРП-РХ14-10-В
Облик руке		Вертикални вишеструки зглобови
Степен слободе		6 осовина
Максимум носивост		10 кг
Максимум путовања	J1	Уземљење/наопако монтирање-167 степени ~167 степени, зидна монтажа-30 степени ~30 степени
	J2	0 степени ~175 степени
	J3	-80 степени ~150 степени
	J4	-190 степени ~190
	J5	-110 степени ~130 степени
	J6	士210 степени
Максимум брзина	J1	169 степени /С
	J2	169 степени /С
	J3	169 степени /С
	J4	280 степени /С
	J5	240 степени /С
	J6	520 степени /С
Дозвољено обртни момент	J4	10N.m
	J5	10N.m
	J6	3N.m
Дозвољено тренутак инерције	J4	0,25кг.м²
	J5	0,25кг.м²
	J6	0,05кг.м²
Поновљена тачност позиционирања 士0 . 08мм
Максимална удаљеност дохвата 1440 мм
Телесна тежина робота		170кг
Режим инсталације		Уземљење, наопако монтирање, монтажа на зид
Тело	Резервисан ИО	16Пин
интерфејс	Резервисан гас	2*φ8мм
Инсталација животне средине	Амбијентално температура	0~45 степени
	Релативно влажност	20%~80%РХ (без кондензације)
	Вибрације	Испод 0,5Г
	Други	Инсталација робота мора бити удаљена од: запаљивог или корозивне течности или гасови, електрични извори сметње
ИП ниво		Тело ИП54, запешће ИП67
Предности карактеристике		Компактна структура, велика брзина, висока прецизност, висока проширивост и једноставан рад
Апликација		Заваривање
Конфигурација електричног ормара		G4/G4S
