Увођење производа

ЦРП-Г5А је следећа-генерација индустријског контролног ормарића робота оптимизованог за роботе за заваривање, роботе за руковање и колаборативне роботске системе. Као свестрани електрични електрични ормар за руковање малим теретом, његове основне предности леже у веома компактном дизајну и флексибилним могућностима интеграције. Интерфејс за брзо{5}}повезивање и више-компатибилност са више{6}}протокола значајно поједностављују инсталацију и ожичење, док независни ваздушни канал-отпоран на прашину обезбеђује-дугорочни стабилан рад у тешким индустријским окружењима. Ово га чини идеалним за сценарије аутоматизације са ограниченим простором и високом ефикасношћу примене.

Карактеристике производа

● Компактан простор{0}}Оптимизирајући дизајн
Структура ормара је додатно поједностављена, што резултира малим простором, ефективно уштедом простора на производним линијама и прилагођавањем производним окружењима велике{0}}густине.

● Флексибилна конфигурација инсталације
Подржава различите опције монтаже (на зид{0}}, вертикално и уграђено), омогућавајући флексибилно прилагођавање изгледа на основу захтева локације и побољшану флексибилност интеграције.

● Интерфејс за брзо повезивање
Дизајн интерфејса за брзо{0}}повезивање значајно поједностављује повезивање каблова за напајање и сигнала, смањујући време инсталације и трошкове рада.

● Независан дизајн{0}}одвода за ваздух отпоран на прашину
Физички изолује прашину од унутрашњих компоненти, спречавајући накупљање загађивача, обезбеђујући дуготрајан-стабилан рад кућишта и продужавајући век трајања опреме.

● Компатибилност комуникације са више{0}} протокола
Подржава главне индустријске комуникационе протоколе (као што су ЕтхерЦАТ, Профинет, ДевицеНет, итд.), лако се интегришу у постојеће системе аутоматизације и нуде снажну скалабилност.

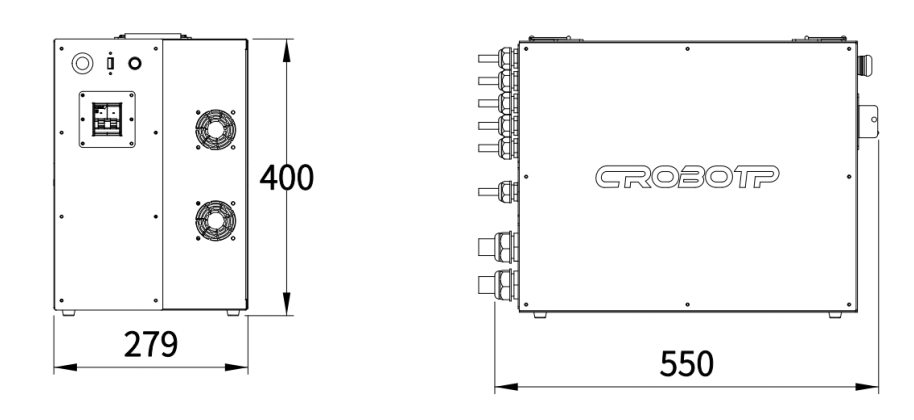

Димензионални цртеж кабинета

Г5А Технички индекс кабинета

Модел	ЦРП - Г5А - ЦД60Д - ЦРА9
Демонстратор	Привезак за учење, дугме за хитно заустављање, прекидач за избор режима, сигурносни прекидач, тастатура + екран осетљив на додир Мрежни наставни уређај типа Е - 5.6 - инчни ТФТ - ЛЦД екран осетљив на додир, брзо програмирање
Величина и тежина	290 (ширина) к 218 (висина) к 113 (дебљина) мм, 1,29 кг 279 (ширина) к 400 (висина) к 550 (дубина) мм, око 35 кг
Заштитна конструкција	Контрола ИП51
Метода хлађења -	Принудно хлађење
Параметар животне средине	Температура складиштења: - 10 - 65 степен Радна температура: 0 - 45 степен Релативна влажност: 20% - 80% РХ (без кондензације) Висина: Мања или једнака 2000м Корозија: нема корозивног гаса, течност Место употребе: затворено, проветрено, није - херметичко
Напон напајања	Једнофазни АЦ220В ±10%, 50/60Хз
Везати кабл	Стандард далековода је 3м, а стандард интерконектне линије је 5м.
Слетање	Мора бити заштитно уземљење (ПЕ)
Конфигурација система	главна фреквенција: главна фреквенција 1,6 ГХз, меморија: ДДР4Л1333МХз 2ГБ, чврсти диск: 8ГЕММЦ, УПС: 3С Дигитални И/О интерфејс, 24 - начин НПН улаз/24 - начин излаз, излазни напон 24В, излаз 8 - начин релеј 3А струја, 16 - начин транзистор 200мА струја.
Хардверски интерфејс	4 - начин 0 - 10В аналогни излаз, 12 - тачност бита 2 - сигнални интерфејс каналног енкодера, напајање енкодера од 5 В Два 100Мбпс Етхернет порта (један који користи привезак за учење), проширив на два 1Гбпс Етхернет порта. 2 - начин РС485 2 - начин ЦАН2.0 Панел врата ормарића 1 - начин УСБ2.0 3 интерфејса кутије радне станице
Безбедност робота	Заустављање у нужди на панелу, екстерно заустављање у нужди, против - судара, серво СТО
Стандард за испитивање ЕМЦ	ИЕЦ61000 - 6 - 2:2016
Протокол	МодбусРТУ, МодбусТЦП
Начин рада	Учите, репродукујте, даљински Тачка до тачке, праволинијска интерполација, интерполација кружног лука
Систем инструкција	Кретање, логика, занат, операција
Координатни систем	Координате спојева, правоугаоне координате, корисничке координате, координате алата и светске координате
Функција софтвера	Заваривање/тачкасто заваривање/руковање/палетизација итд
Остало	Уграђен - у ПЛЦ, искључење - и регенерација, интерфејс енкодера, визуелни софтвер (опционо)
Број контролног вратила	6 + 2 оса (стандардна 6 оса, спољна оса опционо), проширење ЕтхерЦАТ магистрале

ФАК

П: Колико простора заправо штеди ЦРП-Г5А „компактни дизајн“?

О: Иако нема доступних конкретних података, кроз структурну оптимизацију и -распоред компоненти велике густине, значајно је смањио своју величину у поређењу са претходним генерацијама, што га чини посебно погодним за радне станице робота за сарадњу{1}}са ограниченим простором или компактне производне линије.

П: Које врсте каблова подржавају конектори за брзо{0}}повезивање?

О: Подржава брзо повезивање каблова за напајање, серво погон, И/О сигнала и комуникационих каблова, покривајући главне захтеве за повезивање роботског система, уз инсталацију{0}}без алата.

П: Да ли више{0}}компатибилност протокола значи да се може интегрисати са роботима различитих брендова?

О: Да. Подршка за главне отворене протоколе (као што су ЕтхерЦАТ и Профинет) чини га компатибилним са већином брендова робота и уређаја трећих{1}}страна, али морате да потврдите подршку протокола за свој одређени модел.

П: Како независни ваздушни канали решавају проблеме са прашином у окружењима заваривања?

О: Ваздушни канал физички изолује проток ваздуха за хлађење од унутрашњег кола, спречавајући металну прашину и уљну маглу да уђу у подручје језгра, чиме се спречавају кратки спојеви и прегревање, и побољшава поузданост у сценаријима заваривања.

П: Да ли је ЦРП-Г5А погодан за роботе који нису-заваривачки?

О: Апсолутно. Његов универзални дизајн (као што је подршка за више-протокола и флексибилна инсталација) може да задовољи потребе контроле различите аутоматизоване опреме, укључујући роботе за руковање и роботе за сарадњу.
